Transformatoren sind zentrale Bestandteile elektrischer Energieversorgungsanlagen. Insbesondere Netzbetreiber betreiben zahlreiche Transformatoren in Umspannwerken, Schaltanlagen und weiteren technischen Einrichtungen, die für eine zuverlässige Stromversorgung erforderlich sind. Viele Leistungs- und Netztransformatoren enthalten größere Mengen an Transformatorenöl oder anderen Isolierflüssigkeiten.
Kommt es zu einer Leckage, einem technischen Defekt oder einer Beschädigung, muss verhindert werden, dass Transformatorenöl unkontrolliert in den Boden, in Entwässerungssysteme oder in angrenzende Gewässer gelangt. Ein professionelles Trafo Ölauffangsystem kann dabei eine wichtige technische Funktion übernehmen.
Solche Rückhaltesysteme werden auf die jeweiligen Transformatoren, Fundamentabmessungen, Flüssigkeitsmengen und Standortbedingungen abgestimmt. Für Netzbetreiber ist dabei nicht nur die reine Auffangkapazität relevant. Auch Entwässerung, Wartung, Korrosionsschutz, Zugänglichkeit und die Integration in bestehende Anlagen müssen berücksichtigt werden.
Punkt 1: Transformatorenöl sicher zurückhalten
Die wichtigste Aufgabe eines Trafo Ölauffangsystems besteht darin, bei einer Leckage austretende Flüssigkeit kontrolliert aufzufangen.
Ein geeigneter Rückhaltebereich schafft eine definierte Fläche unter oder um den Transformator. Dadurch kann verhindert werden, dass sich das Öl unkontrolliert auf dem Betriebsgelände verteilt.
Die konkrete Auslegung richtet sich unter anderem nach dem vorhandenen Ölvolumen und der technischen Konstruktion des Transformators.
Punkt 2: Schutz vor unkontrolliertem Ölaustritt
Ein technischer Defekt kann unterschiedliche Ursachen haben. Neben Materialschäden können beispielsweise Wartungsarbeiten, Beschädigungen oder andere technische Störungen zu einem Austritt von Flüssigkeit führen.
Das Ölauffangsystem bildet eine zusätzliche technische Schutzebene.
Statt direkt in den Untergrund oder in die Umgebung zu gelangen, kann das austretende Transformatorenöl innerhalb des vorgesehenen Rückhaltebereichs gesammelt und anschließend kontrolliert behandelt werden.
Punkt 3: Berücksichtigung großer Ölvolumen
Leistungstransformatoren können abhängig von ihrer Bauart und Leistung erhebliche Mengen an Isolierflüssigkeit enthalten.
Für Netzbetreiber ist deshalb eine genaue Kenntnis des vorhandenen Flüssigkeitsvolumens eine wichtige Grundlage für die Planung.
Das Rückhaltesystem sollte entsprechend der tatsächlichen technischen Daten des Transformators ausgelegt werden.
Punkt 4: Anpassung an Transformatorgröße
Transformatoren unterscheiden sich deutlich hinsichtlich Länge, Breite, Höhe und Fundamentkonstruktion.
Ein standardisiertes System passt deshalb nicht automatisch zu jeder Anlage.
Ein individuell geplantes Trafo Ölauffangsystem kann an die vorhandenen Abmessungen angepasst werden. Dabei werden Transformator, Fundament und angrenzende technische Einrichtungen gemeinsam betrachtet.
Punkt 5: Integration in bestehende Umspannwerke
Netzbetreiber verfügen häufig über gewachsene Anlagenstrukturen.
Bei einer Nachrüstung müssen vorhandene Transformatorfundamente, Kabelwege, Schaltanlagen, Verkehrsflächen und Entwässerungssysteme berücksichtigt werden.
Eine individuell konstruierte Auffanglösung kann an die bestehende Infrastruktur angepasst werden. Netzbetreiber können sich über technische Möglichkeiten für ein Trafo Ölauffangsystem Netzbetreiber und dessen Integration in bestehende Energieanlagen informieren.

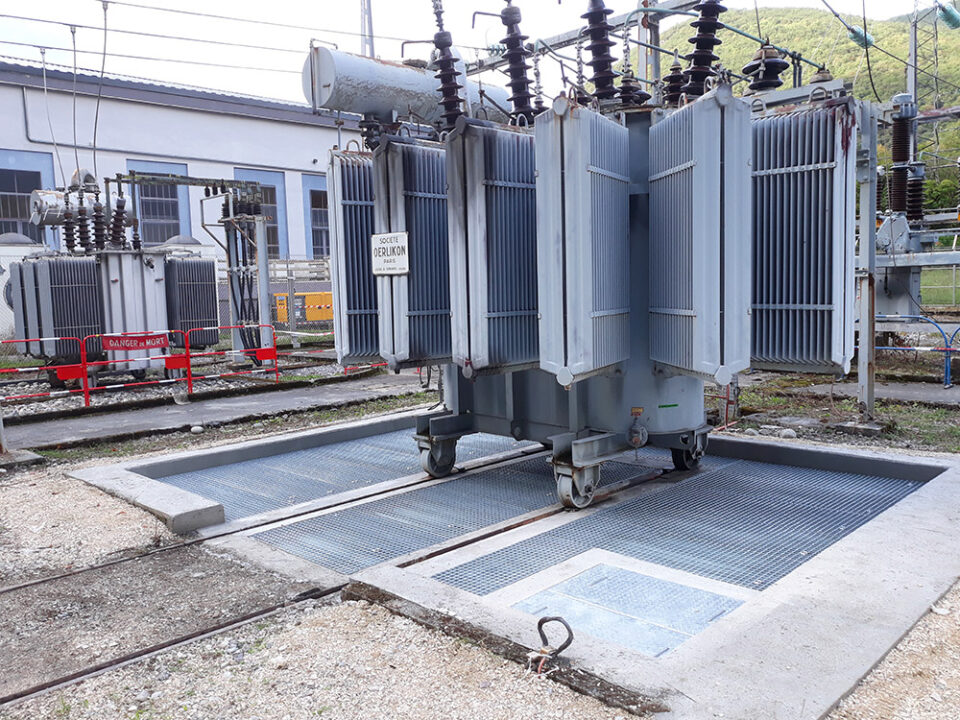

Punkt 6: Rückhaltung bei Freilufttransformatoren
Viele große Transformatoren stehen im Freien. Dadurch ist das Rückhaltesystem nicht nur möglichen Leckagen, sondern auch Regen, Schnee und wechselnden Temperaturen ausgesetzt.
Bei der Planung muss deshalb zwischen Transformatorenöl und Niederschlagswasser unterschieden werden.
Ein geeignetes Entwässerungskonzept kann dabei helfen, beide Flüssigkeitsarten kontrolliert zu behandeln.
Punkt 7: Kontrollierte Entwässerung
Eine Auffangwanne im Außenbereich kann sich bei Niederschlag mit Wasser füllen.
Die Entwässerung muss deshalb so geplant werden, dass Wasser kontrolliert abgeführt werden kann, ohne eine ungewollte Verteilung von möglicherweise verunreinigten Flüssigkeiten zu verursachen.
Je nach Anlagenkonzept können hierfür unterschiedliche technische Lösungen eingesetzt werden.
Punkt 8: Ölabscheidung berücksichtigen
Bei bestimmten Anlagen kann eine Ölabscheidung Bestandteil des Rückhaltesystems sein.
Dabei wird berücksichtigt, dass Transformatorenöl und Wasser unterschiedliche Eigenschaften besitzen.
Ob und in welcher Form eine Ölabscheidung erforderlich ist, sollte anhand der konkreten Anlage, der verwendeten Flüssigkeit und der projektspezifischen Anforderungen festgelegt werden.
Punkt 9: Unterstützung des Gewässerschutzes
Ein Trafo Ölauffangsystem kann einen wichtigen Beitrag zum betrieblichen Gewässerschutz leisten.
Insbesondere bei Anlagen in der Nähe von Gewässern oder in wasserwirtschaftlich sensiblen Bereichen ist eine kontrollierte Rückhaltung von wassergefährdenden Flüssigkeiten von besonderer Bedeutung.
Die technische Ausführung sollte dabei mit den geltenden rechtlichen und behördlichen Anforderungen abgestimmt werden.
Punkt 10: Berücksichtigung des Wasserhaushaltsgesetzes und der AwSV
Bei Transformatoren mit wassergefährdenden Flüssigkeiten können in Deutschland unter anderem Anforderungen aus dem Wasserhaushaltsgesetz und der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen relevant sein.
Welche konkreten Vorgaben gelten, hängt unter anderem von der eingesetzten Flüssigkeit, der Anlagenart, dem Standort und weiteren Projektbedingungen ab.
Deshalb sollte die rechtliche und technische Auslegung für jedes Projekt individuell geprüft werden.
Punkt 11: Robuste Materialien
Ein Ölauffangsystem für Netzbetreiber muss für den langfristigen Betrieb ausgelegt sein.
Bei Stahlkonstruktionen spielen beispielsweise Materialqualität und Korrosionsschutz eine wichtige Rolle.
Bei Außenanlagen muss die Konstruktion den jeweiligen Witterungsbedingungen standhalten. Auch Dichtungen und Verbindungselemente müssen für die vorgesehene Anwendung geeignet sein.
Punkt 12: Korrosionsschutz bei Freiluftanlagen
Regen, Feuchtigkeit, Temperaturschwankungen und weitere Umwelteinflüsse können die verwendeten Materialien langfristig beanspruchen.
Ein geeigneter Korrosionsschutz trägt dazu bei, die Funktionsfähigkeit des Systems dauerhaft zu erhalten.
Welche Schutzmaßnahmen erforderlich sind, hängt von Material, Konstruktion und Standortbedingungen ab.
Punkt 13: Modular aufgebaute Systeme
Modulare Ölauffangsysteme können insbesondere bei komplexen Umspannwerken Vorteile bieten.
Einzelne Komponenten lassen sich entsprechend den örtlichen Bedingungen zusammenstellen.
Dadurch können auch größere oder ungewöhnlich geformte Transformatorbereiche mit einem abgestimmten Rückhaltesystem ausgestattet werden.
Punkt 14: Individuelle Rückhalteflächen
Die erforderliche Auffangfläche ergibt sich nicht allein aus der Grundfläche des Transformators.
Auch Sicherheitsbereiche, Fundamentgestaltung, angrenzende Bauteile und die geplante Entwässerung können berücksichtigt werden.
Eine individuelle Planung ermöglicht es, die Rückhaltefläche auf die tatsächliche Anlagenstruktur abzustimmen.
Punkt 15: Berücksichtigung des Fundamentes
Das Transformatorfundament bildet einen wichtigen Bestandteil der Gesamtplanung.
Vorhandene Höhen, Kanten, Durchführungen und angrenzende Bauteile müssen bei der Konstruktion berücksichtigt werden.
Bei Bestandsanlagen ist deshalb eine genaue Aufnahme der vorhandenen Situation besonders wichtig.
Punkt 16: Trafo Ölauffangsystem für Netzbetreiber
Netzbetreiber benötigen Lösungen, die sich in unterschiedliche Anlagenkonzepte integrieren lassen.
Dabei können Verteiltransformatoren, Leistungstransformatoren und große Netztransformatoren unterschiedliche Anforderungen an das Rückhaltesystem stellen.
Die technische Auslegung sollte deshalb immer auf den konkreten Transformator und den jeweiligen Standort abgestimmt werden.
Punkt 17: Nachrüstung bestehender Anlagen
Nicht jede ältere Energieanlage verfügt über ein modernes Öl-Rückhaltesystem.
Eine Nachrüstung kann im Rahmen einer Modernisierung oder technischen Anpassung erfolgen.
Dabei werden vorhandene Fundamente, Transformatoren, Entwässerungswege und weitere technische Komponenten untersucht.
Auf dieser Grundlage kann ein passendes System für die Bestandsanlage entwickelt werden.
Punkt 18: Retrofit bei Transformatoren
Bei einem Transformator-Retrofit werden häufig verschiedene technische Komponenten modernisiert oder ersetzt.
Das Rückhaltesystem kann dabei ebenfalls überprüft und gegebenenfalls angepasst werden.
Dies bietet die Möglichkeit, technische Änderungen am Transformator gleichzeitig mit der Anpassung der Auffanglösung zu berücksichtigen.
Punkt 19: Wartungsarbeiten berücksichtigen
Ein Ölauffangsystem muss nicht nur für den Störungsfall geeignet sein.
Auch Wartungs- und Instandhaltungsarbeiten können besondere Anforderungen an Zugänglichkeit und Entwässerung stellen.
Deshalb sollte das System so geplant werden, dass Inspektionen und notwendige Arbeiten möglichst gut durchgeführt werden können.
Punkt 20: Regelmäßige Inspektion
Die Funktionsfähigkeit eines Rückhaltesystems sollte regelmäßig kontrolliert werden.
Dabei können beispielsweise Auffangflächen, Abläufe, Dichtungen, Entwässerungseinrichtungen und weitere Komponenten überprüft werden.
Bei Freiluftanlagen sollte außerdem darauf geachtet werden, dass Schmutz oder andere Ablagerungen die Entwässerung nicht beeinträchtigen.
Punkt 21: Reinigung des Auffangbereichs
Neben der technischen Kontrolle kann auch die regelmäßige Reinigung eine wichtige Rolle spielen.
Laub, Staub, Schlamm und andere Ablagerungen können sich insbesondere in Außenanlagen ansammeln.
Ein sauberer Rückhaltebereich erleichtert die Kontrolle und unterstützt die bestimmungsgemäße Funktion des Entwässerungssystems.
Punkt 22: Umgang mit Niederschlagswasser
Bei Freilufttransformatoren darf Regenwasser bei der Planung nicht außer Acht gelassen werden.
Die Auffangwanne kann bei starken Niederschlägen große Wassermengen aufnehmen.
Deshalb sollte bereits bei der Konzeption geprüft werden, wie Niederschlagswasser gesammelt, kontrolliert abgeleitet oder gegebenenfalls behandelt werden kann.
Punkt 23: Schutz sensibler Standorte
Umspannwerke können sich in unterschiedlichen geografischen und infrastrukturellen Umgebungen befinden.
Bei Standorten in der Nähe von Gewässern, Wasserschutzbereichen oder empfindlichen Böden können besondere Anforderungen an die Rückhaltung bestehen.
Das Trafo Ölauffangsystem sollte daher immer unter Berücksichtigung der jeweiligen Standortbedingungen geplant werden.
Punkt 24: Dokumentation der technischen Lösung
Für Netzbetreiber ist eine nachvollziehbare technische Dokumentation hilfreich.
Dokumentiert werden können beispielsweise Systemaufbau, Abmessungen, verwendete Materialien, Entwässerung und relevante technische Komponenten.
Eine vollständige Dokumentation erleichtert spätere Wartungsarbeiten, Prüfungen und mögliche Erweiterungen.
Punkt 25: Anpassung an verschiedene Spannungsebenen
Öl-Rückhaltesysteme können für unterschiedliche Transformatorgrößen und Spannungsebenen ausgelegt werden.
Die Anforderungen eines kleinen Verteiltransformators unterscheiden sich deutlich von denen eines großen Leistungstransformators.
Bei Hoch- und Höchstspannungstransformatoren können insbesondere größere Abmessungen und Flüssigkeitsmengen berücksichtigt werden.
Punkt 26: Berücksichtigung von Isolierflüssigkeiten
Transformatoren können unterschiedliche Isolierflüssigkeiten verwenden.
Neben mineralischem Transformatorenöl kommen beispielsweise auch Esterflüssigkeiten zum Einsatz.
Die Eigenschaften der eingesetzten Flüssigkeit müssen bei der technischen Planung berücksichtigt werden. Dies betrifft unter anderem Materialverträglichkeit, Rückhaltung und gegebenenfalls die weitere Behandlung der Flüssigkeit.
Punkt 27: Sicherheit bei technischen Störungen
Ein Rückhaltesystem kann die Auswirkungen einer Leckage räumlich begrenzen.
Dadurch entsteht ein definierter Bereich, in dem die ausgetretene Flüssigkeit gesammelt und anschließend fachgerecht behandelt werden kann.
Das unterstützt einen strukturierten Umgang mit technischen Störungen.
Punkt 28: Planung für Neubauprojekte
Bei neuen Umspannwerken kann das Ölauffangsystem bereits während der Planungsphase berücksichtigt werden.
Dadurch lassen sich Fundament, Transformator, Auffangwanne und Entwässerung aufeinander abstimmen.
Eine frühzeitige Integration kann die technische Umsetzung vereinfachen und spätere Anpassungen reduzieren.
Punkt 29: Flexible Lösungen für unterschiedliche Standorte
Nicht jeder Netzbetreiber verfügt über identische Anlagenbedingungen.
Deshalb müssen Ölauffangsysteme flexibel an unterschiedliche Transformatorgrößen und Standorte angepasst werden können.
AAAgiler bietet hierfür individuell geplante Lösungen für Transformator-Auffangwannen und technische Rückhaltesysteme.
Punkt 30: Ganzheitliches Rückhaltekonzept
Ein Trafo Ölauffangsystem sollte als Bestandteil eines umfassenden Anlagenkonzepts betrachtet werden.
Auffangwanne, Rückhaltebereich, Entwässerung, Ölabscheidung, Wartung und Dokumentation können miteinander abgestimmt werden.
Dadurch entsteht eine technische Lösung, die nicht nur die reine Auffangfunktion berücksichtigt, sondern auch den langfristigen Betrieb der Energieanlage.
Planung eines Trafo Ölauffangsystems
Die Planung beginnt mit der Erfassung der wichtigsten Transformator- und Standortdaten. Dazu gehören insbesondere Transformatorabmessungen, Ölvolumen, Fundamentgröße und Aufstellungsart.
Anschließend werden die vorhandenen Entwässerungswege und die baulichen Gegebenheiten untersucht.
Auf dieser Grundlage können Rückhaltevolumen, Auffangfläche und Entwässerungskonzept entwickelt werden.
Bei Freiluftanlagen müssen zusätzlich Niederschlag, Korrosion und Wartungszugänge berücksichtigt werden.
Trafo Ölauffangsystem für bestehende Netzbetreiberanlagen
Bei Bestandsanlagen ist die Situation häufig komplexer als bei einem Neubau.
Vorhandene Transformatoren und Fundamente können nicht ohne Weiteres verändert werden. Gleichzeitig müssen Kabelwege, Schaltanlagen und Verkehrsflächen erhalten bleiben.
Ein individuell geplantes System kann diese Rahmenbedingungen berücksichtigen und eine technische Nachrüstung ermöglichen.
Trafo Ölauffangsystem und betrieblicher Umweltschutz
Für Netzbetreiber ist der verantwortungsvolle Umgang mit Transformatorenöl ein wichtiger Bestandteil des technischen Anlagenbetriebs.
Ein geeignetes Rückhaltesystem kann dabei helfen, Flüssigkeiten im Falle einer Leckage kontrolliert aufzufangen.
Gemeinsam mit geeigneten Wartungs-, Prüf- und Entwässerungskonzepten kann die Auffangwanne einen wichtigen Bestandteil des betrieblichen Umwelt- und Gewässerschutzes bilden.
AAAgiler für Trafo Ölauffangsysteme
AAAgiler entwickelt Lösungen für Transformator-Auffangwannen, Ölauffangsysteme und technische Rückhaltesysteme für Umspannwerke und Energieversorgungsanlagen.
Die Systeme können auf Transformatorgröße, Ölvolumen, Fundamentabmessungen und Standortbedingungen abgestimmt werden.
Je nach Projekt können modulare Auffangwannen, Stahl-Auffangsysteme, Ölabscheidung und kontrollierte Entwässerung miteinander kombiniert werden.
Auch bestehende Anlagen und Retrofit-Projekte können bei der Planung berücksichtigt werden.
Fazit
Ein Trafo Ölauffangsystem ist für Netzbetreiber ein wichtiger Bestandteil eines umfassenden Rückhaltekonzepts. Bei einer Leckage kann es dazu beitragen, Transformatorenöl kontrolliert aufzufangen und eine unkontrollierte Ausbreitung in die Umgebung zu begrenzen.
Besonders wichtig sind eine genaue Kenntnis des Ölvolumens, die passende Dimensionierung der Auffangfläche, die Berücksichtigung des Transformatorfundamentes und ein abgestimmtes Entwässerungskonzept.
Bei Freiluftanlagen kommen zusätzlich Witterung, Niederschlagswasser und Korrosionsschutz hinzu. Für Bestandsanlagen können individuell geplante oder modulare Lösungen eine Möglichkeit zur technischen Nachrüstung darstellen.
Die konkrete Auslegung sollte immer auf den jeweiligen Transformator, die verwendete Isolierflüssigkeit, den Standort und die geltenden technischen sowie rechtlichen Anforderungen abgestimmt werden.
